Card Reader HP82104Aと3つのROM module ( Quad memory, STAT1, Thermal )が付いたHP41Cのジャンク品がヤフオクで安く手に入ったので、修理しました。

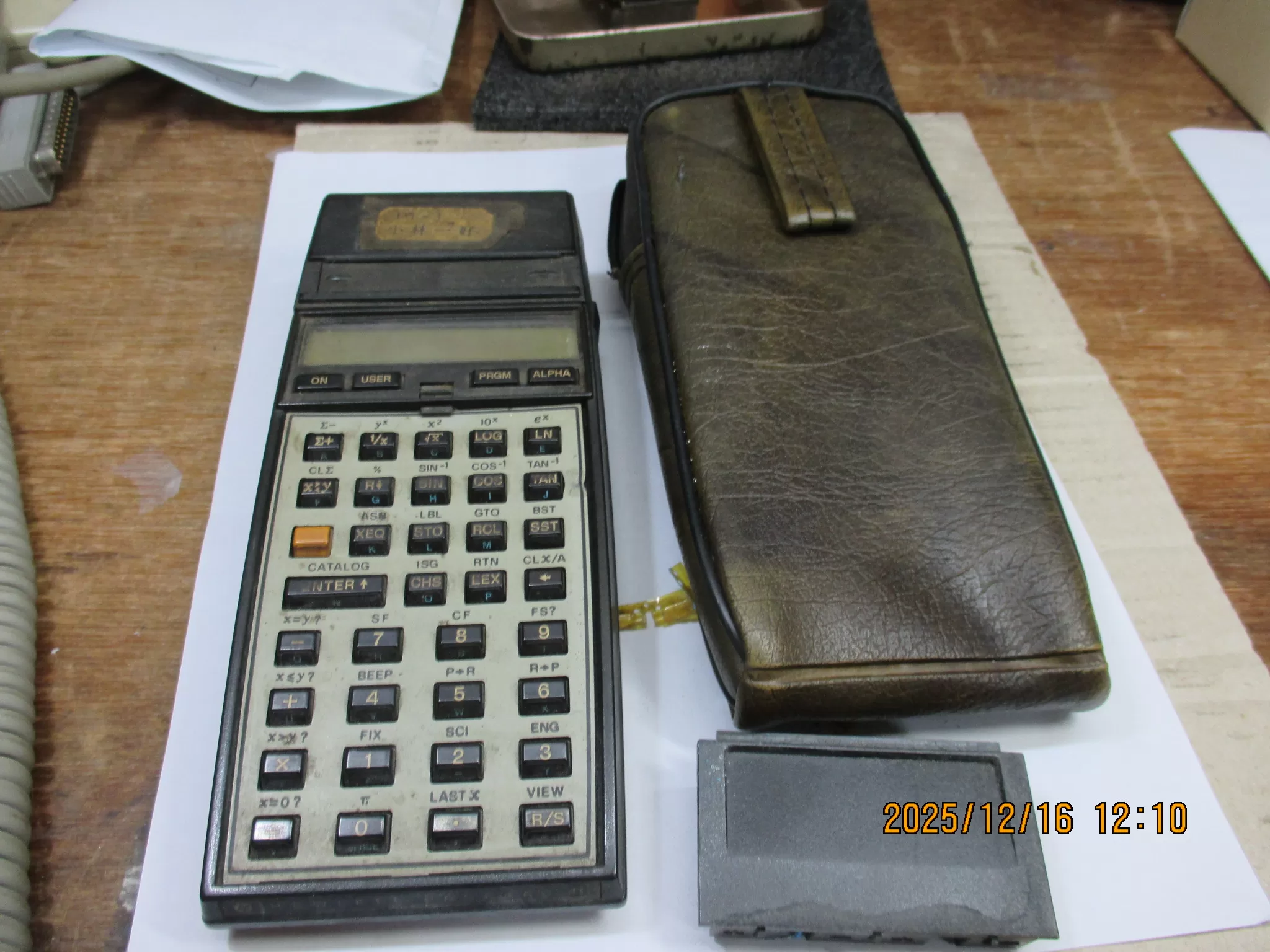

 ヤフオクで入手した状態でビニールケース付きです。 ただし、ジッパーが破損しており、使い物にはなりません。 |  付属していた3棲類のROM moduleです。 これだけでも儲けもの。 |

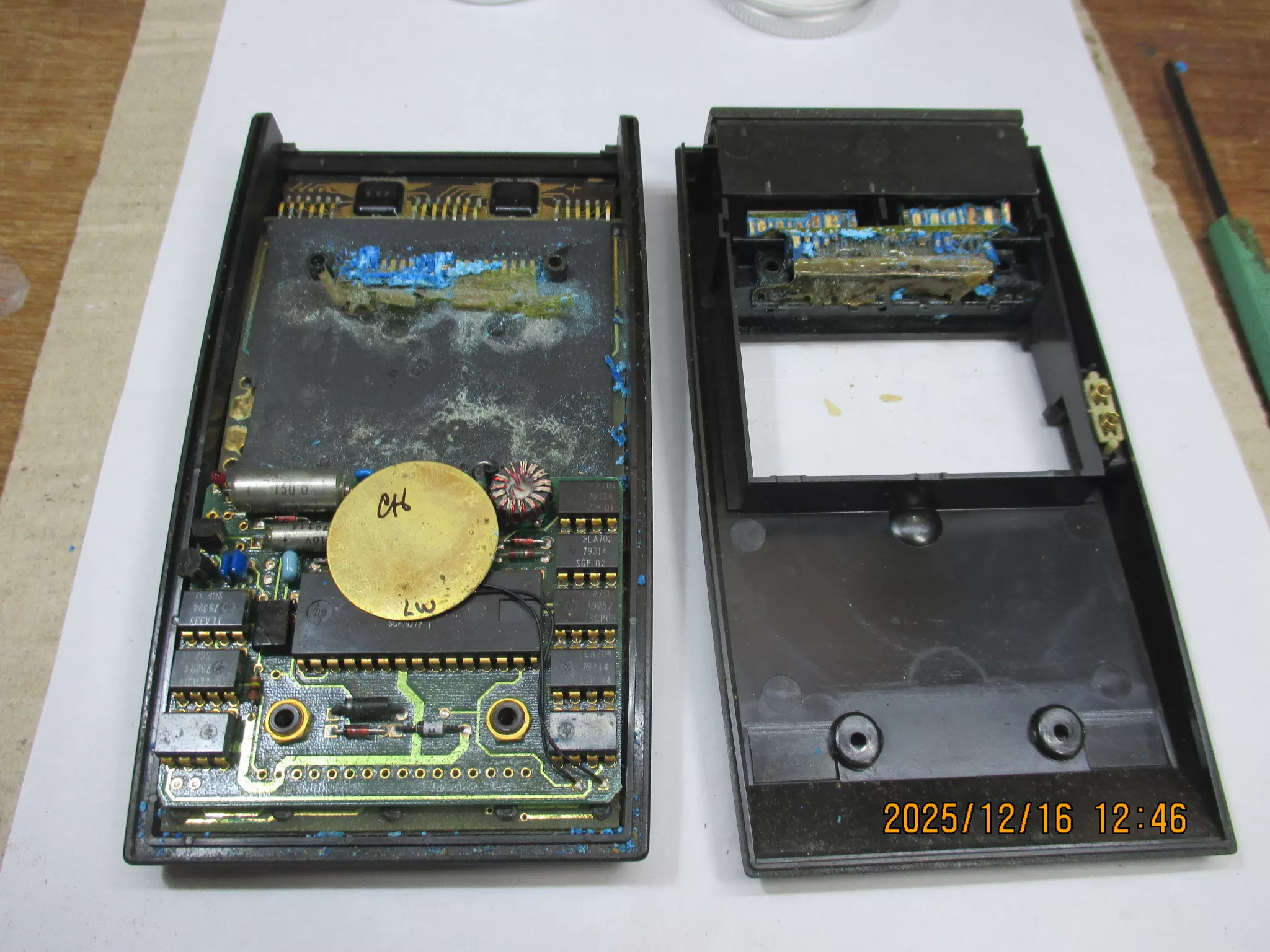

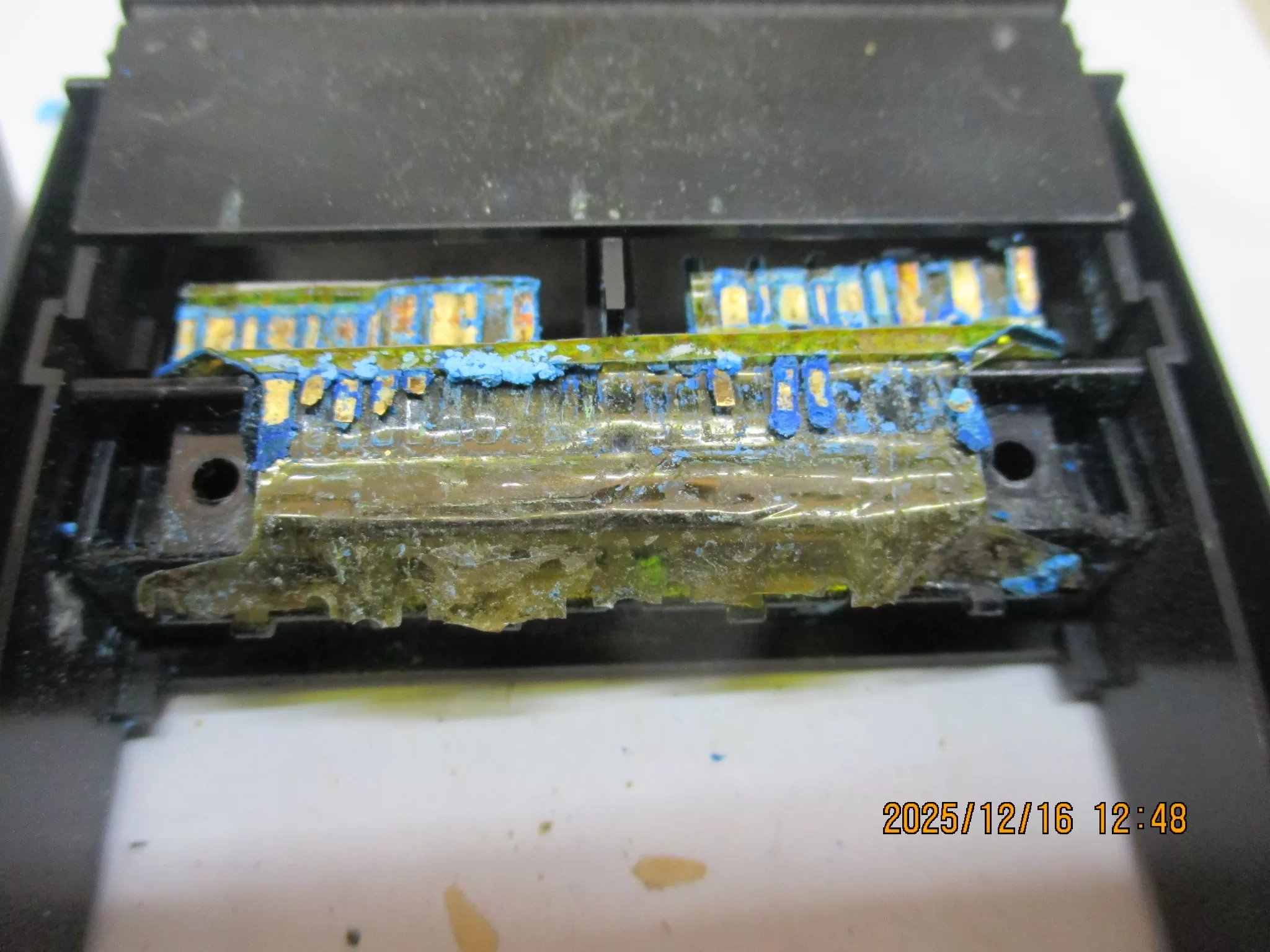

 中を見るとBattery Ports Moduleが緑青 錆でボロボロです。 |  電池接続部の拡大です。フレキシブルの回路も錆でボロボロです。 とても再利用できるレベルではありません。 |

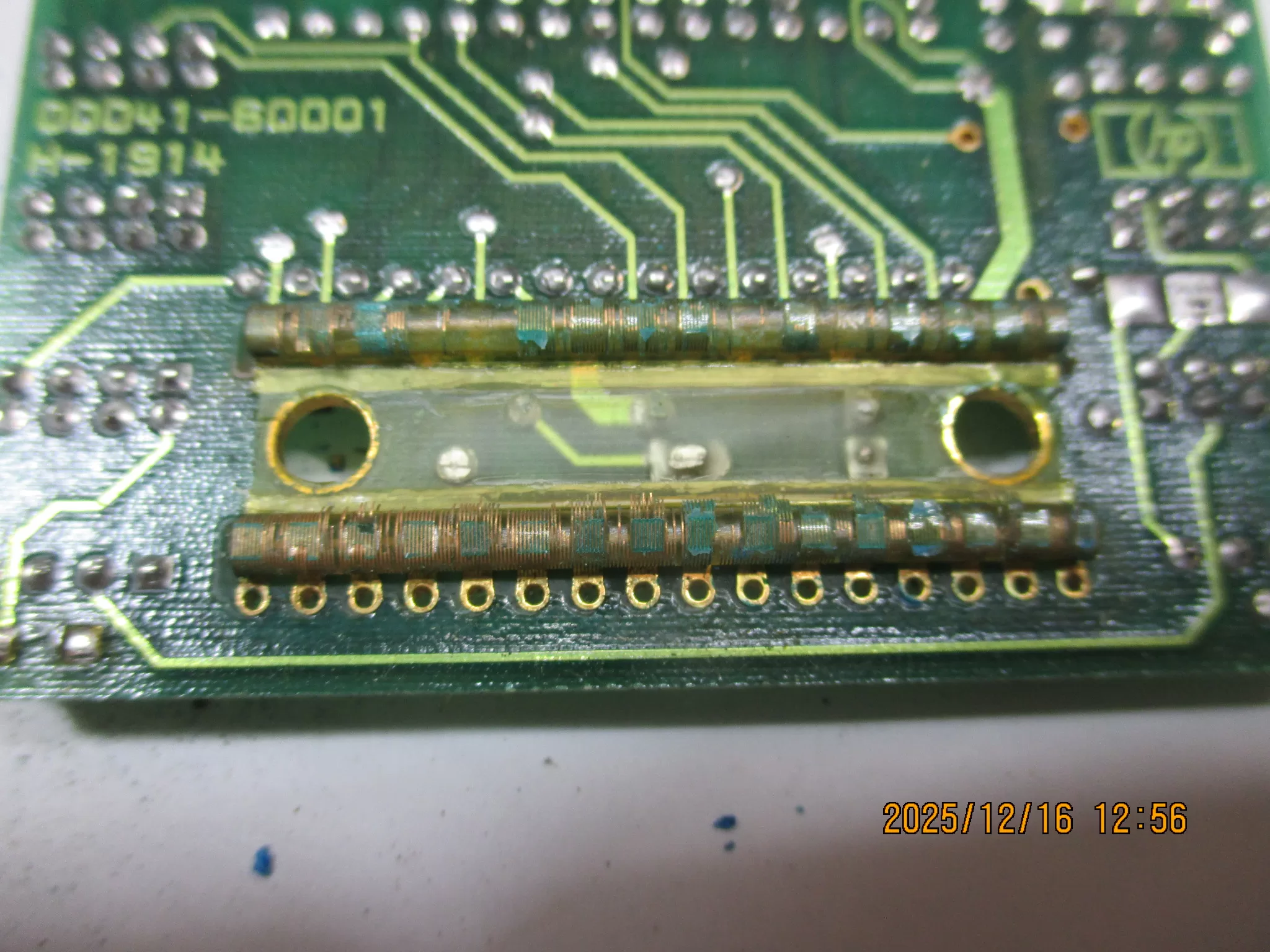

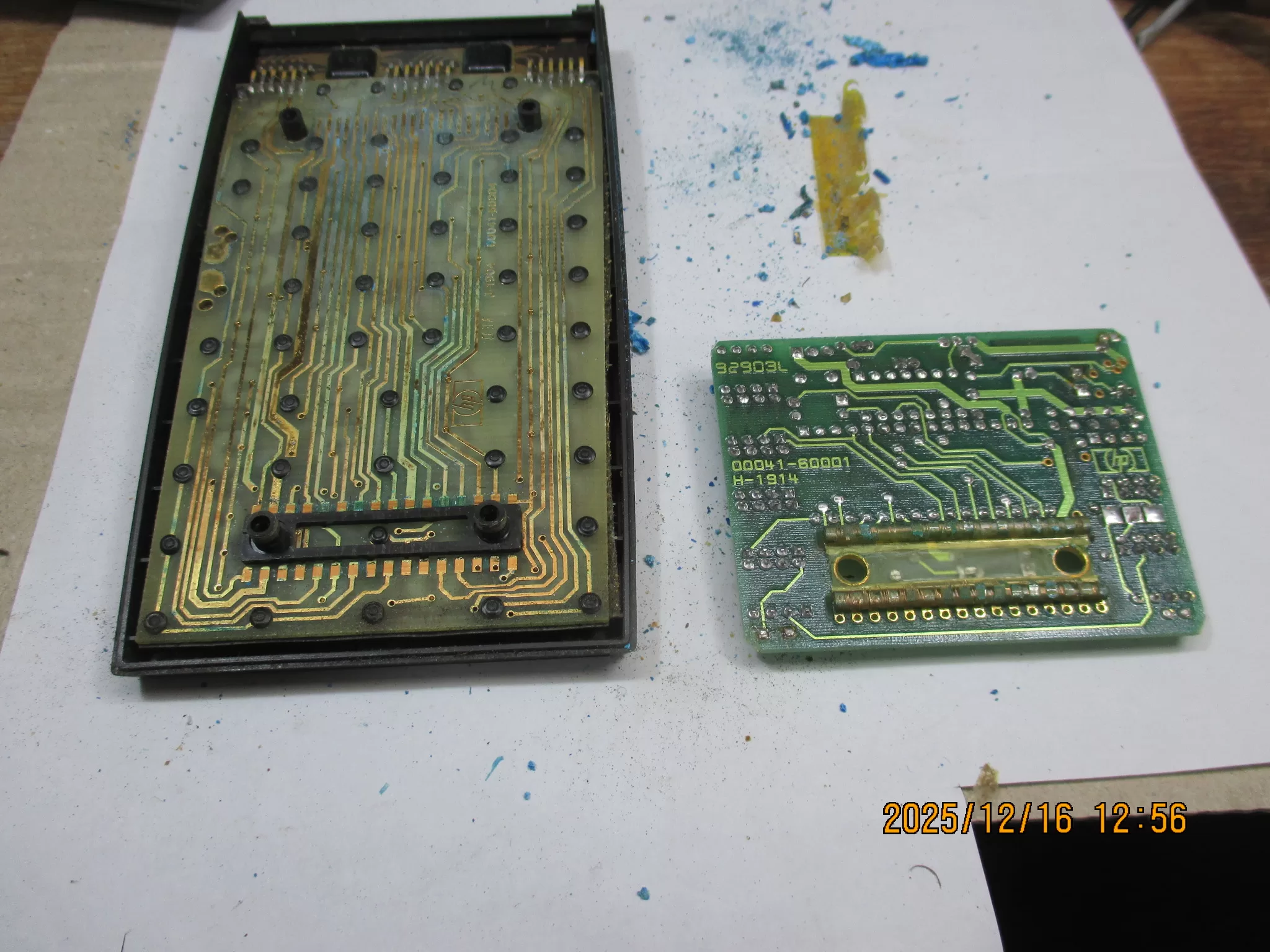

 キーボード基盤とCPU基板を接続するフレキシブルのパーツもプリント線が抜け落ちて、再利用不可です。 （右側の基盤がCPUです） |  接続するパーツの拡大です。 プリント線が欠落しています。 |

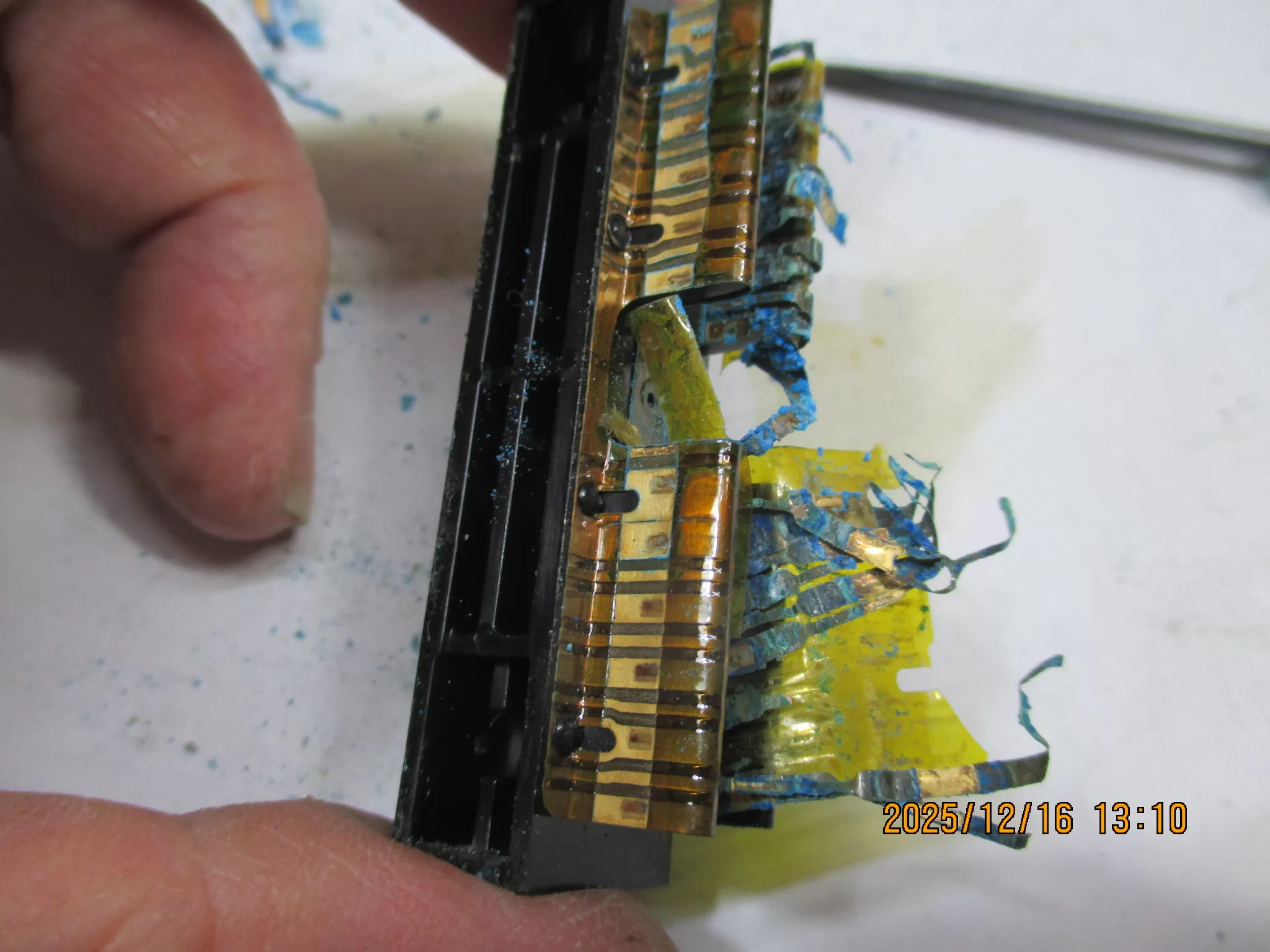

 Battery Ports Module の拡大です。 プリント線が切れてボロボロです。 |  Battery Ports Modulea をeBayで落札し、それが届くまで、Card Readerの修理をしました。 以前に詳しい修理法は掲載したので省略します。 |

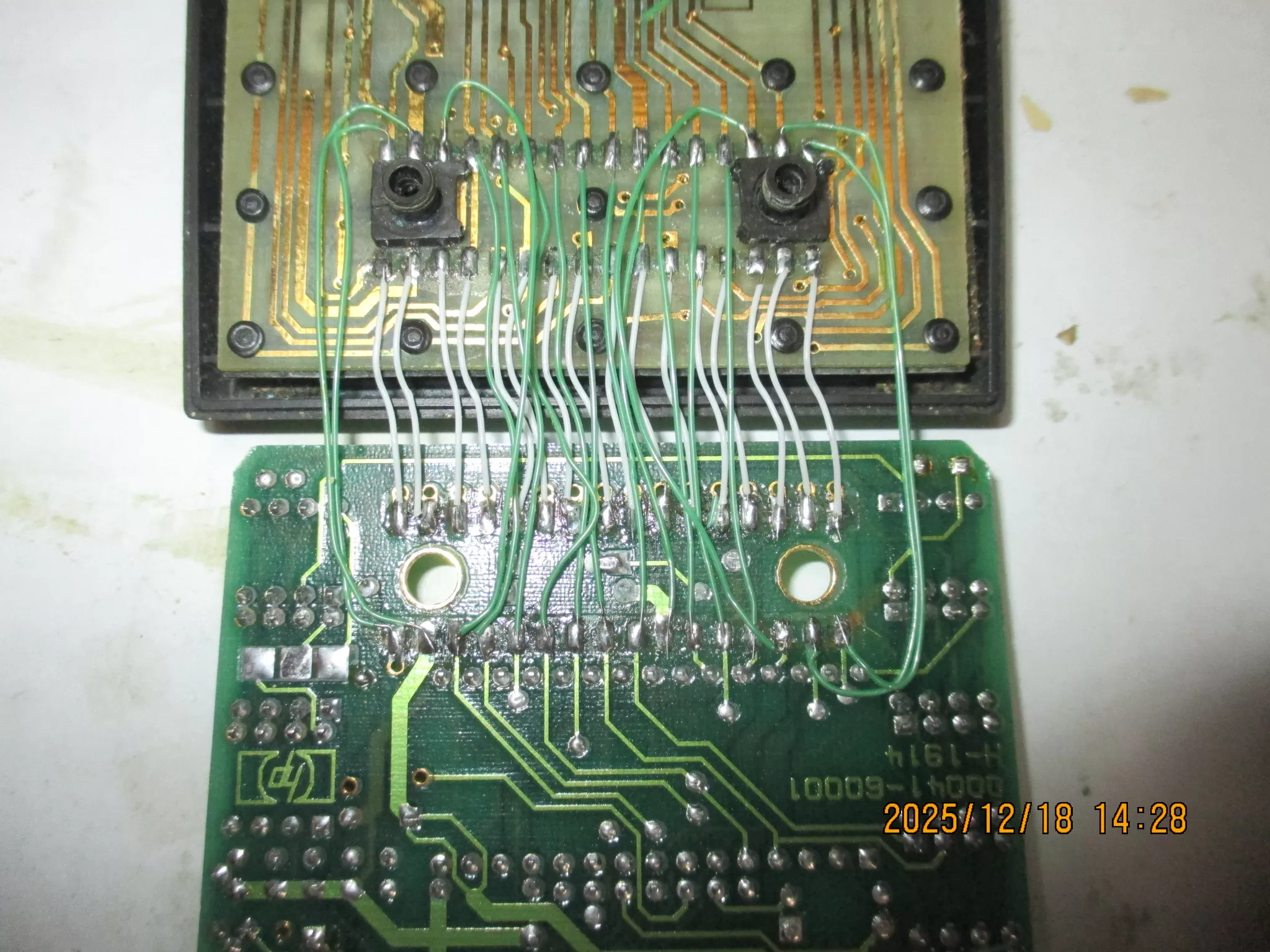

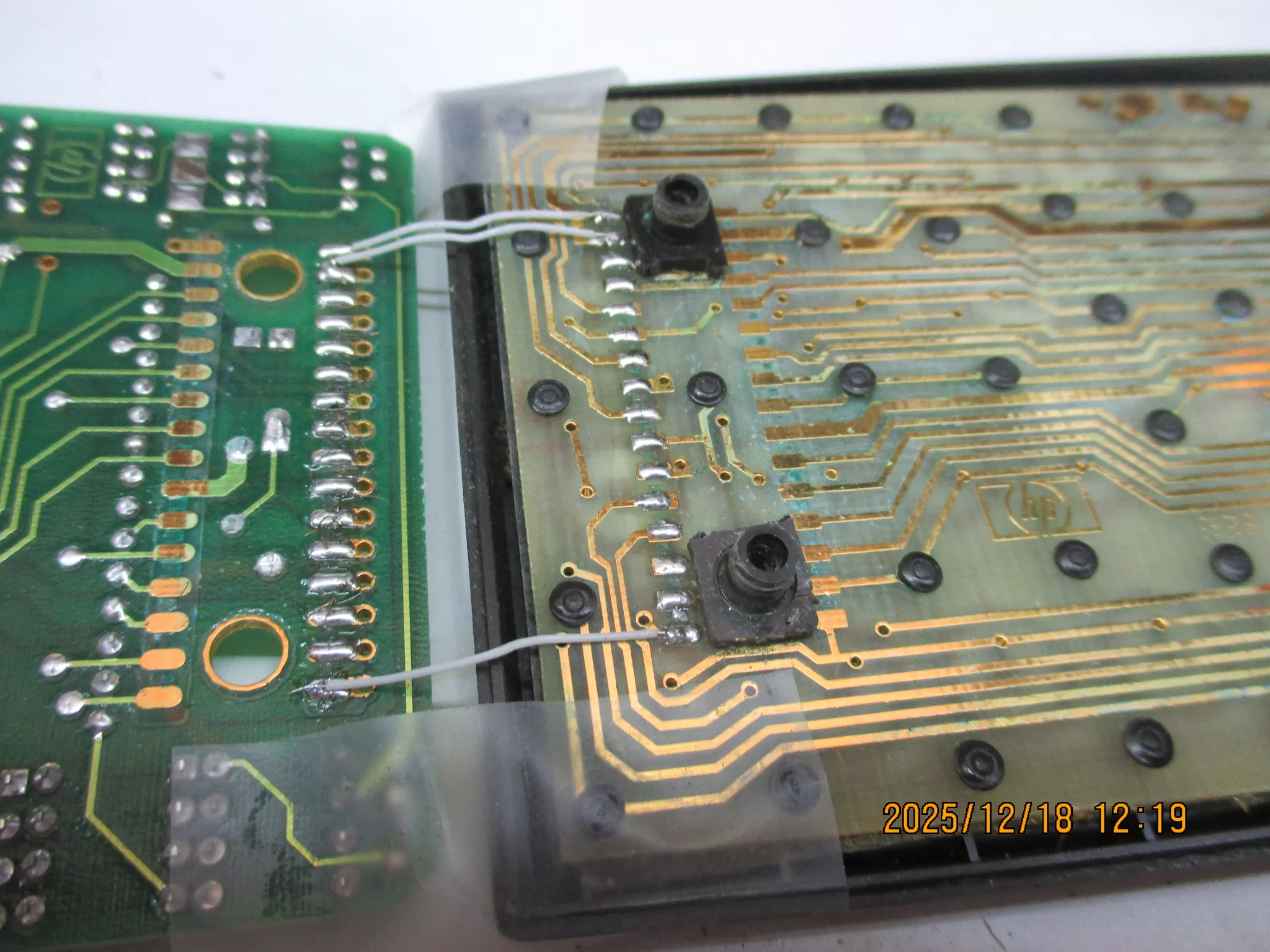

 接続パーツは再利用できないので、 細線でキーボード基盤とCPU基板を直結することにしました。 このほうが不安定な接続パーツを使うより、よっぽど確実です。 |  結線が終わった状態です。 これで折りたためば完了です。。 |

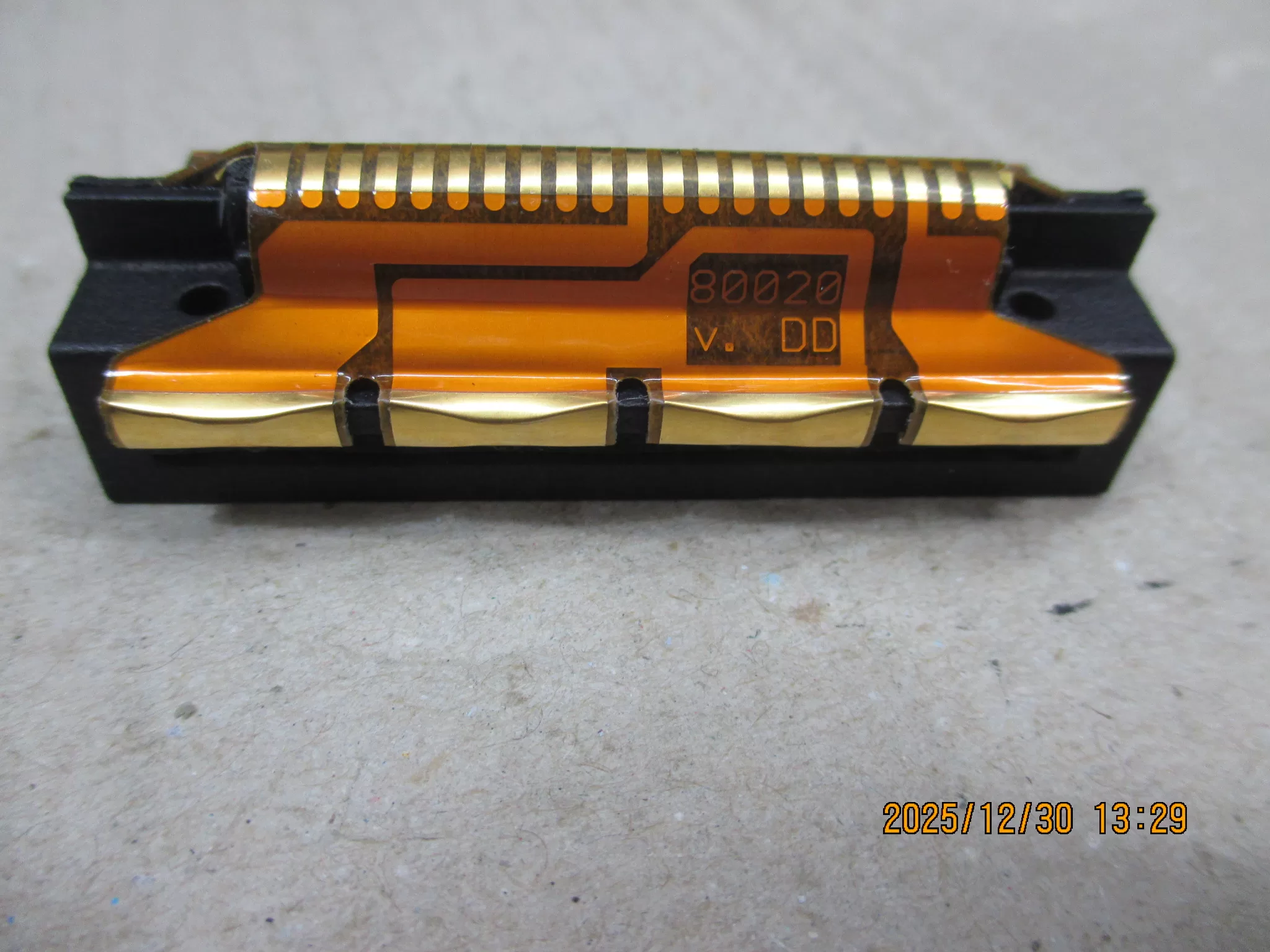

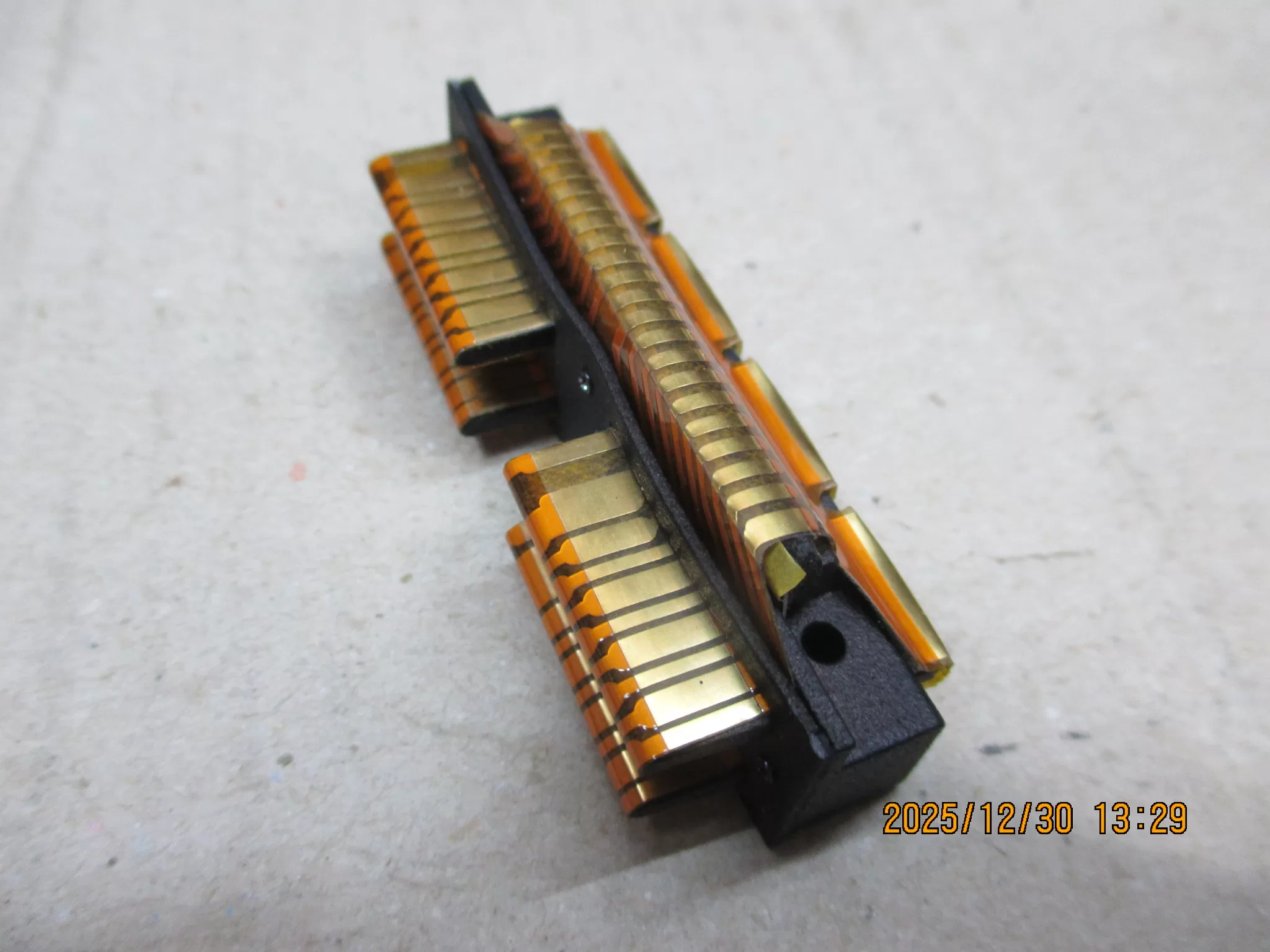

 eBayから届いたBattery Ports Module です。ROM Module端子側から見た状態です。 |  バッテリー接続端子側から見た状態です。 |

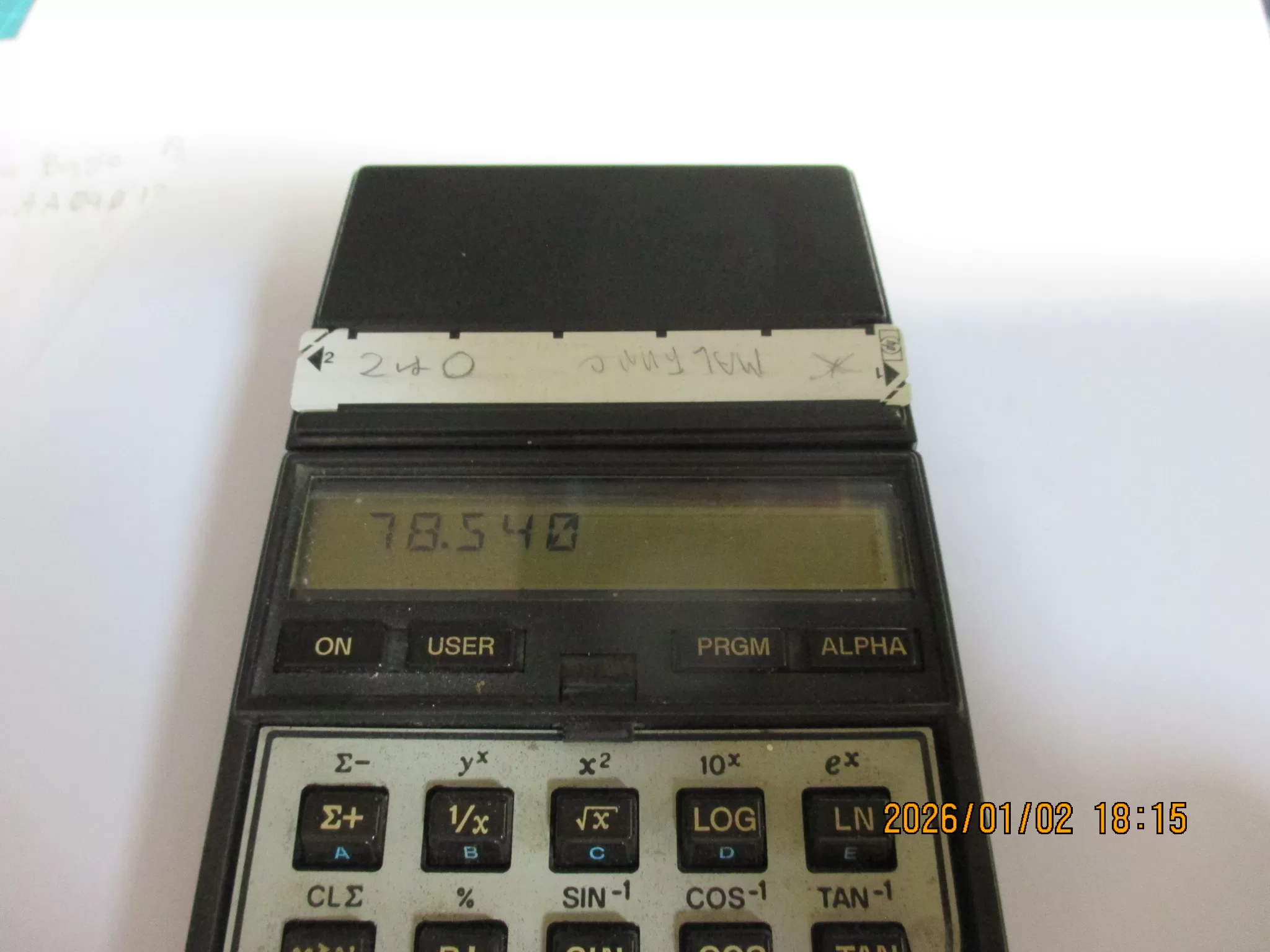

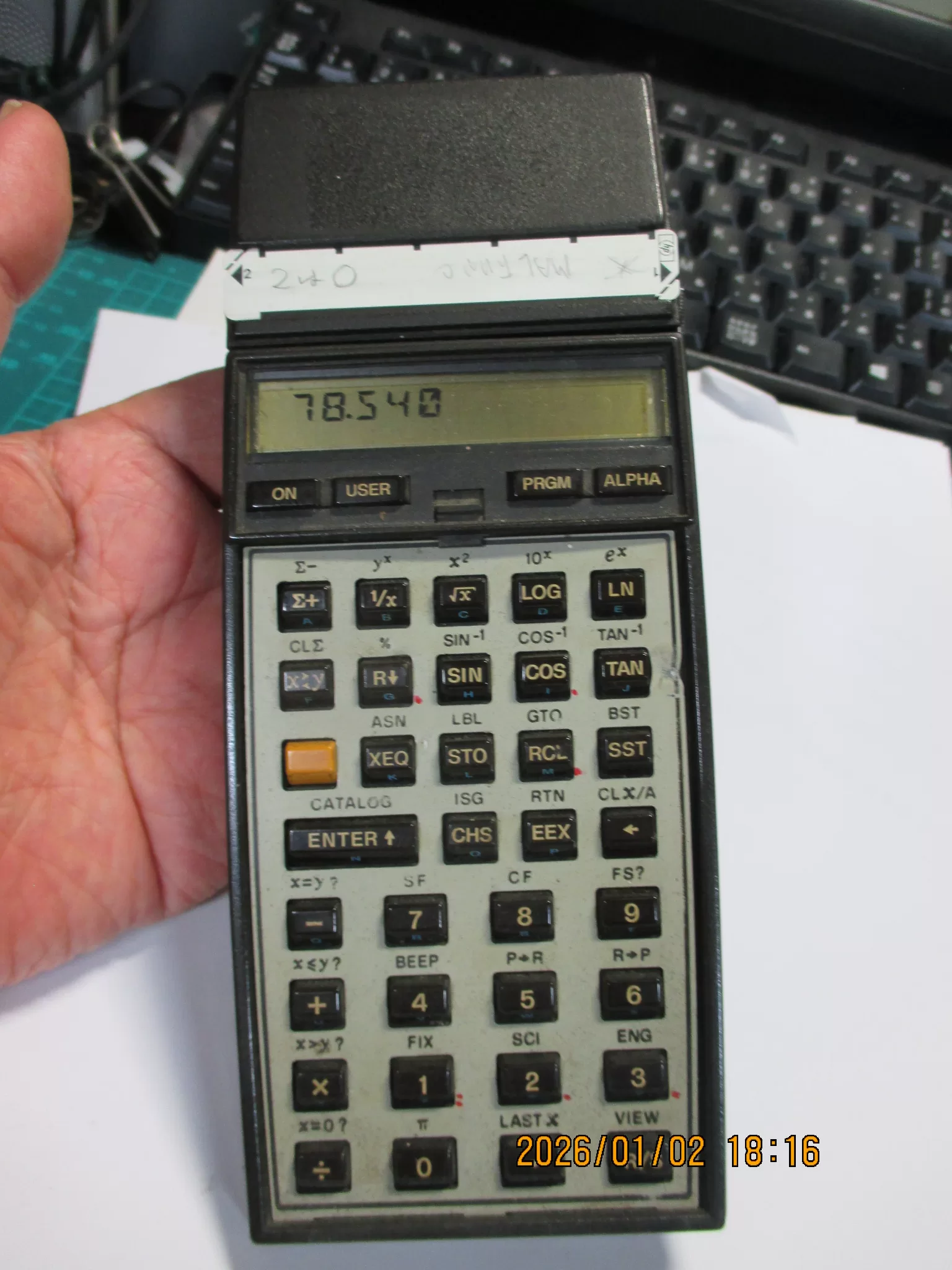

 電卓本体が正常に作動することを確認しました。 また、Card ReaderもRead,Writeできることも確認しました。 |  全体像です。 |
